| 品牌：SHIANCOE | 是否进口：否 | 产地：安徽天长 |
| 类型：恒功率电热带 | 型号：SKCHPJ | 常温电阻：7&Omega,Ω |
| 表面温度：200℃℃ | 最大电压：380VV | 功率：20WW |
| 主要用途：管道、罐体保温防冻 | 产品认证：*** |

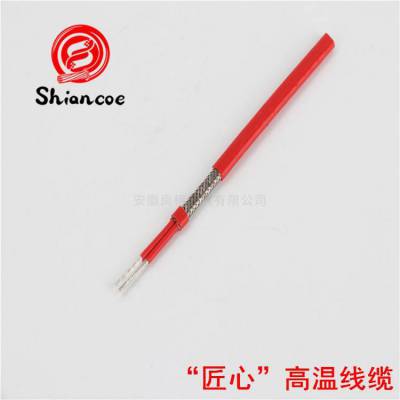

二项串联式恒功率电伴热带
一、二项串联式恒功率电伴热带示意图
二、二项串联式恒功率电伴热带用途
串联式电伴热带是由绝缘铜绞线为电源母线，即为发热芯线。具有一定内阻的芯线通过电流芯线就会产生焦耳热量(焦耳--楞次定律Q=0.24IS2^;Rt)，其大小与电流平方、芯线阻值和通过时间成正比。因此串联式电伴热带随着通电时间的延续,源源不断的发出热量，形成一条连续的、均匀发热的电伴热带。串联式电伴热带芯线电流相同、电阻相等，所以整根电伴热带首尾发热均匀，其输出功率恒定不受环境温度和管道温度影响。适用于回路长度超出了并联式恒功率电伴热带上限的情况下，一个单供点的回路，***长可达3600米。可用于普通场合和防爆场合Ⅰ、Ⅱ级2区。
三、二项串联式恒功率型号和组成
举例：
20W/M，220V，二项***型串联恒功率电伴热带 表示为：
HCL-2（Q）-20/220
30W/M，380V，三项串联恒功率电伴热带 表示为：
HCL-3-30/380
四、二项串联式恒功率电伴热带规格
标称截面 mm | 1.5 | 2.0 | 2.5 | 3 | 4 |
导体结构 | 19/0.32 | 19/0.37 | 19/0.41 | 37/0.32 | 37/0.37 |
导体电阻 | 12.5 | 9.36 | 7.32 | 6.41 | 4.80 |
五、二项串联式恒功率电伴热安装说明
1、用***压敏胶带每隔30~50cm处，将串联、并联恒功率电热带固定于管道上。
2、串联、并联恒功率电热带有良好的柔软性，但也不允许硬折，如需要弯曲时，
其弯曲率半径不得小于（＜）电热带的6倍。
3、串联恒功率电热带在线路的一端供电点接电源，尾端可靠短接。
4、并联恒功率电热带在线路的一端供电点接电源，尾端严禁短接。
5、按照设计方案，串联、并联恒功率电热带的敷设方式为平行敷设。安装完成后，
用铝箔胶带沿电伴热带方向紧贴在管道表面上。
6、所有散热体应按设计要求预留所需串联、并联恒功率电热带长度，并应注意下列几点：
散热体应有设计所需串联、并联恒功率电热带的长度。
串联、并联恒功率电热带严禁互相重叠或交叉使用。
敷设方法应尽可能使散热体在必要时，随时可拆除进行维修或更换，而不损坏
串联恒功率电热带或影响其它线路。
